千亿国际 冶金吊安全監控管理系統 您的位置：首頁 > 產品中心

千亿国际 冶金吊安全監控管理系統

千亿国际 冶金吊安全監控管理系統


型號：HMS8000-YC



產品研發依據：

GB/T 28264-2017      《起重機械 安全監控管理系統》

GB 6067-2010           《起重機械安全規程》

TSG Q7015–2016      《起重機械定期檢驗規則》

TSG Q7016-2016       《起重機械安裝改造重大維修監督檢驗規則》

JB/T 7688.1-2008      《冶金起重機技術條件 通用要求》

JB/T 7688.2-2008      《冶金起重機技術條件 料箱起重機》

JB/T 7688.3-2008      《冶金起重機技術條件 鍛造起重機》

JB/T 7688.4-2008      《冶金起重機技術條件 板坯搬運起重機》

JB/T 7688.5-2008      《冶金起重機技術條件 鑄造起重機》

JB/T 7688.6-2008      《冶金起重機技術條件 淬火起重機》

JB/T 7688.7-2008      《冶金起重機技術條件 料耙起重機》



一、系統描述-- 千亿国际 冶金吊安全監控管理系統

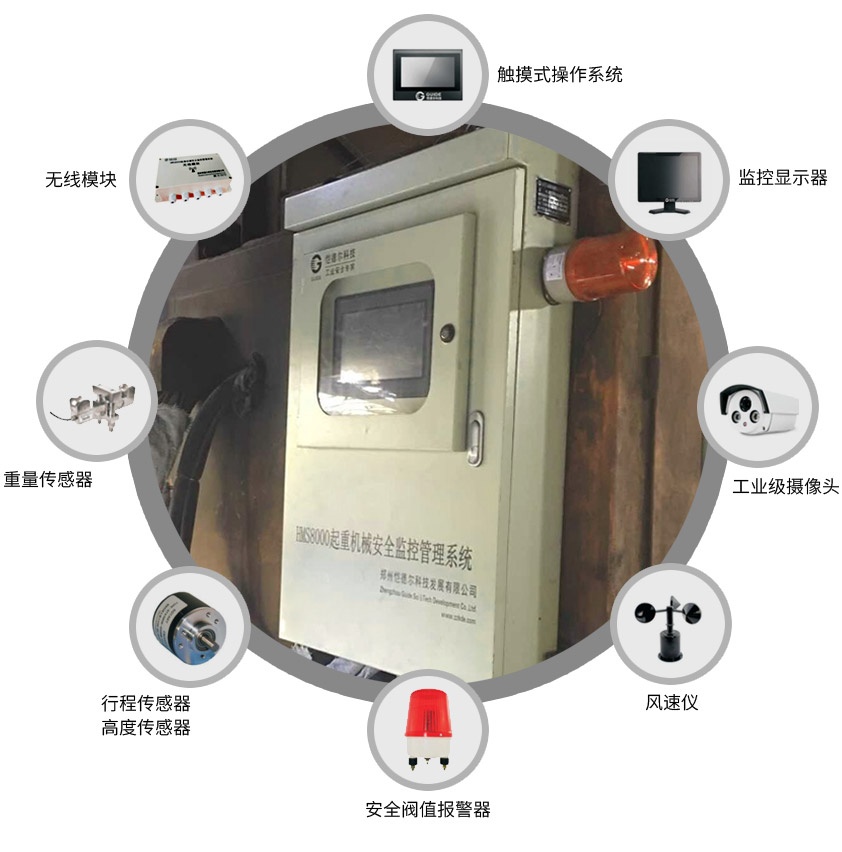

HMS8000-YC型冶金吊安全監控系統由數據監控部分（包括：無線主控模塊、無線采集子模塊、觸摸屏和傳感器等）和視頻監控部分（包括顯示器、錄像機和攝像頭等）、遠程監控平臺等組成。無線采集子模塊將采集的起重量、起升高度、大車行程等數據傳至無線主控模塊，通過觸摸屏進行數據顯示、參數設置等。


數據監控部分負責監測并記錄起重量、起升高度、大車行程、小車行程、設備動作和操作指令等參數。視頻監控部分負責對吊鉤等工作區域進行實時視頻監控。

視頻監控部分根據國家標準GB/T 28264-2017《起重機械 安全監控管理系統》，需要看清楚吊鉤和軌道即可。一般根據情況配置2個攝像頭可以滿足要求。順便了解一下 門式起重機安全檢測系統 >>


二、系統功能--千亿国际 冶金吊安全監控管理系統

實時狀態：整車工作狀態、操作指令狀態、聯鎖保護狀態、各機構超限報警等
歷史數據：表格化顯示，數據清晰明了，響應快捷，采集周期小于100毫秒，查看方便 ，可導出EXCEL格式。
報警記錄：信息記錄全面，報警閾值可設置，信息存儲量大，不少于15萬條報警記錄，滿足國標要求。

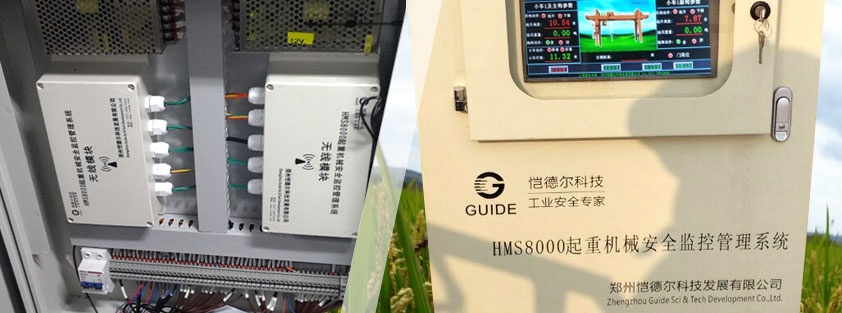

三、部分配置--冶金安全監控管理系統：

部分配置--冶金安全監控管理系統


四、產品優勢--冶金吊安全監控系統

與同類產品相比較，HMS8000-YC型冶金橋式起重機安全監控系統具有以下特點：

1、算法先進，確保報警信號及時發出

2、附加安裝，不改變起重機原有線路和結構，不會產生任何負面效果

3、聲光提示，簡單便捷，既可及時提醒司機注意危險又不會分散司機注意力

4、智能制動，在聲光提示無效的情況下，有向性斷電，強力避免高危情況的發生

5、功能全面，集行程、回轉、幅度、高度、重量、力矩、風速、傾角于一身，選配空間大

6、集中管理，所有數據更改和參數調整都可以在監控室完成而不需要上塔機操作

7、集中觀測，監控室可以實時觀測各個起重機上設備的運轉情況，能夠及時發現故障

8、通信可靠，通信距離遠，穿越障礙物能力強

9、安裝拆卸方便，安裝過程對塔機作業影響小

10、設備操作簡單，司機不需要修改任何數據，避免人為誤操作造成的故障

11、體積小、結構緊湊，占用駕駛室空間小，便于安裝和使用



HMS8000-YC型千亿国际 冶金吊安全監控管理系統主要性能指標

序號

種類

項目名稱

指 標

1

起重機行程傳感器

量程

0-500m

分辨率

小于0.01m

2

回轉角傳感器

量程

0-360°

分辨率

小于0.18°

3

大臂幅度傳感器

量程

0°-90°

分辨率

0.01°

4

吊鉤高度傳感器

量程

0m至300m

分辨率

小于0.05m

5

吊物重量

量程

0.1-800t

分辨率

小于50kg

6

風速傳感器

量程

0-40m/s

分辨率

0.1m/s

7

傾角傳感器

量程

0-15°

分辨率

0.01°



五、GB/T 28264-2012 國標要求，冶金吊需要監控的相關內容


7項信號應采集、1項信號宜采集

序號

信 息 采 集 源

橋式起重機

1

起重量限制器

應采集

2

起升高度限位器/下降深度限位器

應采集

3

運行行程限位器

應采集

4

聯鎖安全保護裝置-門限位

應采集

5

聯鎖安全保護裝置-機構之間運行聯鎖

應采集

6

同一/或不同一軌道運行機構防碰撞裝置

應采集

7

超速保護裝置

應采集

8

起升機構制動器

 宜采集


8項 監控參數

序號

監  控  參  數

1

起重量

2

起升高度/下降深度

3

運行行程

4

同一/或不同一軌道運行機構防碰撞裝置

5

操作指令

6

工作時間

7

累計工作時間

8

每次工作循環


4項監控 狀態

序號

監  控  狀  態

1

起升機構制動器狀態

2

連鎖保護-門限位

3

連鎖保護-機構間聯鎖

4

視頻系統 -橋式起重機至少需觀察到吊點

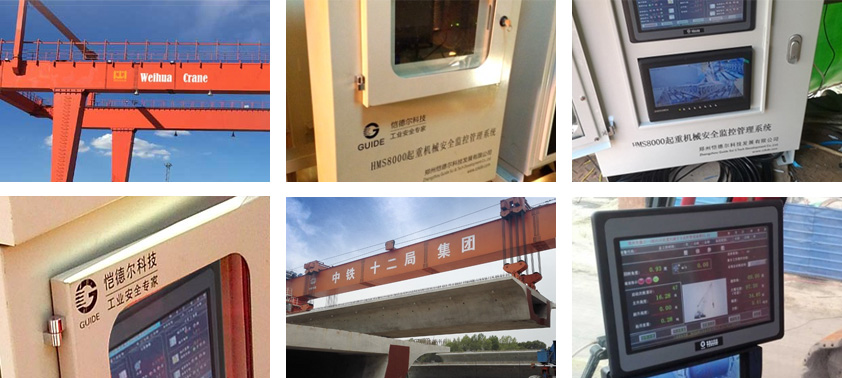

六、千亿国际(唯一)平台-2017年完成的部分千亿国际 冶金吊安全監控管理系統項目

  類別

  使用單位

橋式起重機

山西陽泉平定縣

橋式起重機2車2鉤

鄂州鴻泰鋼鐵有限公司

冶金吊

武漢

橋式起重機2車2鉤

后英集團海城鋼鐵有限公司（鞍山）

橋式起重機2車2鉤

山西通才工貿有限公司

橋式起重機2車2鉤

鐵建重工包頭有限公司（長沙）

橋式起重機2車2鉤

河南鑫金匯不銹鋼產業有限公司

橋式起重機2車2鉤

河南省舜特升降運輸設備有限公司

橋式起重機2車2鉤

浙江萬泰特鋼有限公司

兩車兩鉤

銅陵市旋力特殊鋼有限公司

冶金吊

武鋼鄂州

橋式起重機（全無線）

福建省福華軋鋼

冶金吊全無線

新疆閩新鋼鐵（集團）閩航特鋼

冶金吊

化德縣天成鐵合金有限責任公司

冶金吊

浙江精功精密制造有限公司（宜昌）

橋式起重機1車1鉤

遼寧華原重型裝備有限公司

橋式起重機

長葛鑫金匯不銹鋼產業有限公司

一車倆鉤

安徽廣祥冶金科技有限公司

一車倆鉤

皋蘭億鑫精密鑄造有限公司

一車倆鉤

鞍山匯鑫鑄業有限公司

一車倆鉤

安徽廣祥冶金科技有限公司

橋式起重機2車4鉤

日照鋼鐵

鑄造吊

連云港

橋式起重機

西安

橋式起重機2車2鉤

徐州新城區

橋式起重機一車2鉤

武安市崇義長天爐料廠

橋式起重機一車2鉤

韶關宏豐實業股份有限公司

橋式起重機一車2鉤

北海誠德鎳業有限公司

橋式起重機2車2鉤

烏克蘭項目高溫環境（200℃）

無線冶金吊

南通市開發區和興東路

無線冶金吊

湖北襄陽市襄城區

無線冶金吊網絡

江蘇聯鑫鋼鐵

無線冶金吊

鞍山匯鑫

冶金吊（無線II）

山東萊蕪

橋式起重機一車2鉤

南充

冶金吊

酒鋼東興鋁廠



七、千亿国际手机网页登录最新研發成果-智能鋼包防偏吊：(如有需要請電話咨詢)
