型號:HMS8000-QM
產品研發依據:
GB/T 28264-2017 《起重機械 安全監控管理系統》
GB 6067-2010 《起重機械安全規程》
GB/T 14406-2011 《通用門式起重機》
TSG Q7015-2016 《起重機械定期檢驗規則》
TSG Q7016-2016 《起重機械安裝改造重大維修監督檢驗規則》
適用范圍:

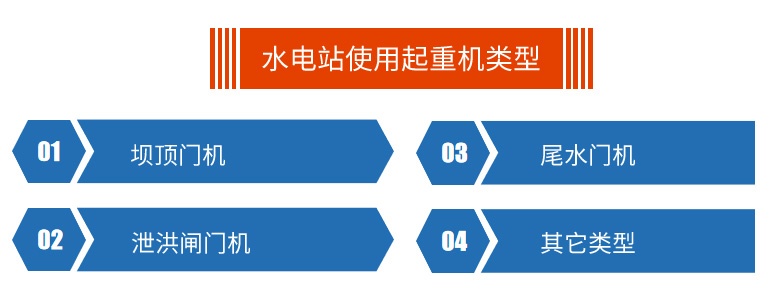

啟閉機用于各類大型給排水、水利水電工程。用于控制各類大、中型閘門的升降達到開啟與關閉的目的。水電站壩頂門機、尾水門機、泄洪閘門機都屬于門機范疇。
一、系統描述--啟閉機安全監控系統
啟閉機安全監控系統由數據監控部分(包括:無線主控模塊、無線采集子模塊、觸摸屏和傳感器等)和視頻監控部分(包括顯示器、錄像機和攝像頭等)、遠程監控平臺等組成。無線采集子模塊將采集的起重量、起升高度、大車行程等數據傳至無線主控模塊,通過觸摸屏進行數據顯示、參數設置等。各項功能和技術指標符合《起重機械安全監控管理系統》(GB/T28264-2017)標準,確保順利通過當地質檢部門驗收。
數據監控部分負責監測并記錄起重量、起升高度、大車行程、小車行程、設備動作和操作指令等參數。
視頻監控部分負責對吊鉤、大車行走、小車機房、電氣房、司機室等工作區域進行實時視頻監控。跟據項目需要,可增加 水下抓梁就位 和 水下視頻監控 ,確保安全運行。順便了解一下 冶金吊安全監控系統
實時狀態:整車工作狀態、操作指令狀態、聯鎖保護狀態、各機構超限報警等
歷史數據:表格化顯示,數據清晰明了,響應快捷,采集周期小于100毫秒,查看方便 ,可導出EXCEL格式。
報警記錄:信息記錄全面,報警閾值可設置,信息存儲量大,不少于15萬條報警記錄,滿足國標要求。

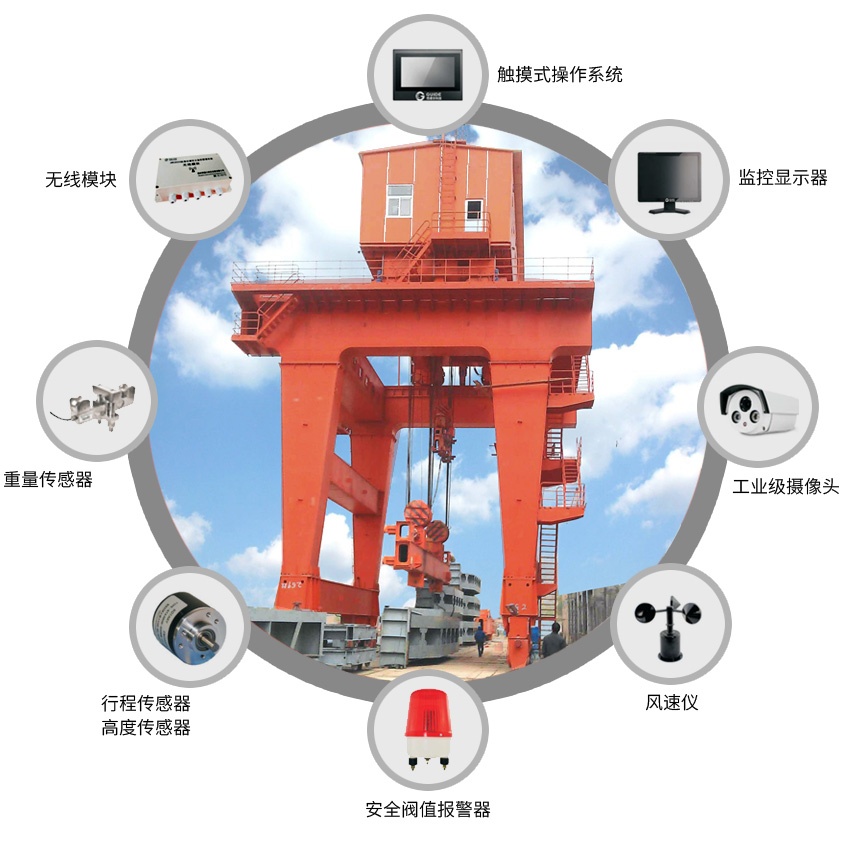

二、部分配置--啟閉機安全監控系統:
三、主要性能指標和監測項目

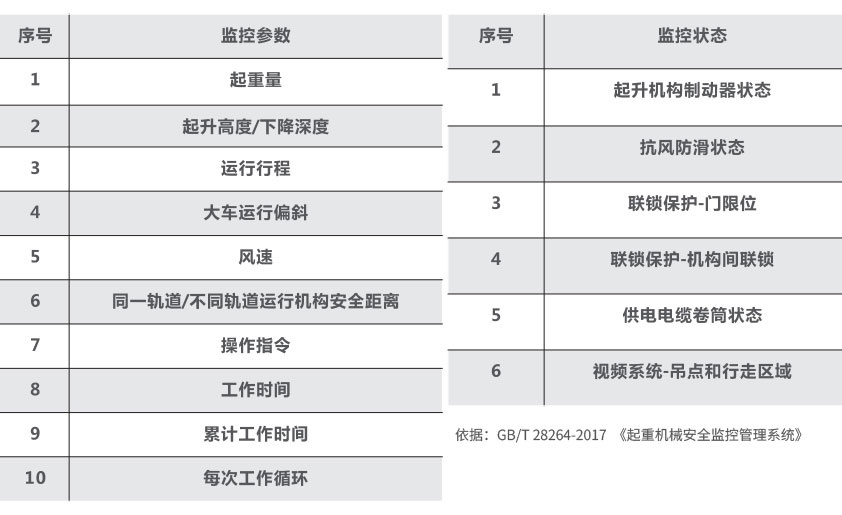

監控參數及監控狀態
HMS8000-QM啟閉機安全監控管理系統完全按照國家標準設計
主要性能指標
HMS8000-QM 啟閉機安全監控系統
序號 |
種類 |
項目名稱 |
指 標 |
1 |
起重機行程傳感器 |
量程 |
0-500m |
分辨率 |
小于0.01m |
||
2 |
回轉角傳感器 |
量程 |
0-360° |
分辨率
|
小于0.18° |
||
3 |
大臂幅度傳感器 |
量程 |
0°-90° |
分辨率 |
0.01° |
||
4 |
吊鉤高度傳感器 |
量程 |
0m至300m |
分辨率 |
小于0.05m |
||
5 |
吊物重量 |
量程 |
0.1-800t |
分辨率 |
小于50kg |
||
6 |
風速傳感器 |
量程 |
0-40m/s |
分辨率 |
0.1m/s |
||
7 |
傾角傳感器 |
量程 |
0-15° |
分辨率 |
0.01° |
查看工程案例
